Форд Фокус Фан

Термостат устройство регулирующее ОЖ методом перенаправления с малого круга в большой СО, принцип прост, ОЖ циркулирует по-малому обороту круга СО, если температура ОЖ больше, то начинает открываться. Стоит отметить, что открывания ОЖ зависть от температуры (ОЖ) датчик можно сказать живет своей жизнью. Важно: нужно следить за температурой двигателя.

Стрелка на щитке приборов очень редко поднимается выше 60 градусов.

Датчики приборов форд фокус 2 2005 год

Первыми признакам выхода из строя термостата являются:

  1. Перегрев двигателя.
  2. Включите печку автомобиля, переключите для подачи теплого воздуха если холодный поток воздуха, это второй признак.
  3. Как проверить автомобильный термостат в домашних условиях. Термостат Форд Фокус 1

Значит термостат гоняет по-малому кругу, при температуре 82,с, градусов должен открываться и поступить горячий поток воздуха. Если эти симптомы подтвердились, то придется покупать термостат.

Вывод один — заменить термостат.

Не все так легко, как нам кажется. На форд фокус 1,6. 115 лошадей до 2007 года,
форд фокус 2, что нам необходимо для замены термостата на Форд фокус 2,

Непосредственно замена термостата Форд Фокус своими руками

1. Снимите минусовую клемму с АКБ.

2. Обработайте болты и гайки которые подлежать разборке жидкостью WD-40.

3. Дальше сливаем антифриз и снимаем блок вентиляторов, и крышку воздушного фильтра с патрубком (не обязательно, исключительно для удобства). Слив антифриза выполняется путем откручивания пробки радиатора со стороны водителя.

4. Когда у вас образуется доступ к крышке термостата снимите четыре верхних патрубка и шесть болтов, для этого используйте большие пассатижи и ключ на «8».

5. После того как открутили болты, можно отсоединить задний патрубок, здесь придется «попотеть».

Дальше необходимо открутить болты крышки термостата и снять крышку. Перед тем как выполнять эту работу обработайте все резьбовые соединения «ВДшкой», так как откручиваться будет плохо.

Так как прокладка оказалась полностью испорченной ее пришлось поменять, однако за неимением таковой я заменил ее герметиком.

Далее выполняется сборка, она выполняется в порядке обратном снятию. Не забудьте залить антифриз в систему охлаждения перед тем как приступить к эксплуатации вашего авто.

Смотрите также видео замена термостата форд фокус своими руками. (Сорри, что на английском 😉 )

Источник: ремонт автомобилей Форд своими руками.

Замена термостата на Форд Фокус 2

Многих автовладельцев волнует вопрос: как снять этот элемент системы охлаждения? Для всех моторов линейки «Фокус 2» описанная ниже последовательность действий одинакова. Итак, дерзайте:

    Необходимо слить «охлаждайку» и снять генератор. Дальнейший процесс работы будет описан и иллюстрирован при снятом генераторе.

Важно! Следует сразу приобрести приводный ремень генератора, поскольку он рассчитан только на одноразовую натяжку!

При помощи пассатижей немного сжать крепления металлических хомутов на патрубках термостата и отодвинуть их.

  • Отсоединить шланги.
  • Ключом на «8» выкрутить болты крепления термостата.
  • Снять пластиковый кожух детали.
  • Все. Извлекаем деталь.
  • Как видно, замена этого элемента не составляет особых трудностей, тем более, что она благотворно сказывается на работе силового агрегата, увеличивая его ресурс.

    Как самому заменить термостат в двигателе 1,6 л. Ford Focus 2

    Ford Focus (Форд Фо́кус) — легковой автомобиль международной компании Ford. В России с 1999 года произведено и продано 500 000 штук. В 2010 году была самой продаваемой иномаркой в России. Но моногим автовладельцам (и не только Ford Focus) приходится сталкиваться с проблемами температурного режима двигателя, основную роль в котором выполняет термостат системы охлаждения.

    Про сам термостат.

    Термостат устройство регулирующее температуру ОЖ методом перенаправления из Малого круга СО в Большой круг СО. Принцип прост, ОЖ циркулирует в Малом кругу СО, если температура ОЖ больше температуры открытия термостата, то он начинает открываться, высота открытия зависит от температуры ОЖ. Стоит отметить, что печка находится в Малом кругу, поэтому если Вы весьма теплолюбивый зимой и включаете печку на максимум, данный процесс помогает ОЖ охлаждаться и если в авто ну очень холодно (вы едите с открытыми стеклами или за бортом за -35) термостат не откроется, тем самым циркуляция ОЖ останется в Малом кругу. Проблемы у термостата это резиновый уплотнитель, который со временем деформируется, из-за агрессивной среды, и в некоторых случаях центральный шток который деформируется и не дает термостату правильно функционировать. Еще есть фантомная аномалия, т.е. когда Вы сняли термостат и начинаете его испытывать, погружая в горячую воду, он может нормально открываться и закрываться, и даже резиновый уплотнитель будет выглядеть нормальным, но термостат все равно будет оставаться неисправным, данная проблема очень тяжело выясняется. Признаки неисправного термостата долгий прогрев двигателя, прохладный воздух из дефлекторов при включенной печке, колебания стрелки датчика температуры ОЖ (датчик живет своей жизнью), иногда стрелка ОЖ чуть не доходит до уровня нормально прогретого двигателя. ВАЖНО. на прогретом двигателе, стрелка должна зафиксироваться в одном положении.

    Отличный девайс требующий не меньше внимания. Помпа состоит из лопаток с одной стороны и шкив с другой стороны и конечно подшипники. Лопатками помпа создает принудительную циркуляцию ОЖ в СО, а приводятся они в движение, за счёт шкива при взаимодействии с ремнем навесных агрегатов. Проблемной частью помпы является сальник, если его выдавит, то ОЖ по дренажному отверстию выйдет из СО. При этом естественно упадет уровень ОЖ в расширительном бочке, а на работающем двигателе слышен стук из-за образовавшегося люфта, т.к. смазку подшипника вымоет ОЖ. По данным симптомам помпу на ЗАМЕНУ.

    Читать еще:  Замена тнвд форд транзит

    Про температуру патрубков.

    При закрытом термостате и прогретом двигателе (температура ОЖ примерно 80С) верхний патрубок (толстый патрубок находиться в Большом кругу и ведет ОЖ от двигателя к радиатору) должен быть горячим, потому что из-за перепускного клапана на термостате часть ОЖ проходит в радиатор, а нижний патрубок (толстый патрубок находиться в Большом кругу и ведет ОЖ от радиатора к двигателю, т.е. к термостату и помпе) должен быть холодным. Если нижний патрубок чуть теплый или теплый, это один из признаков, что термостат не рабочий, и он пропускает ОЖ по Большому кругу. Это ведет к долгому прогреву двигателя и, как правило, высокие обороты ХХ. Если заглушить перепускной клапан на термостате верхний патрубок должен быть градационном горячем, т.е. примерно 1/3 патрубка будет горячем, а ближе к радиатору холоднее, а у радиатора холодным.

    Про картонку перед радиатором в зимний период.

    Это конечно персональное дело каждого, она в основном спасает при очень холодной зиме, особенно при дальних переездах с большой скоростью, нужна для отсечки прямого поступления холодного воздуха на радиатор Большого круга и далее в моторный отсек. В городе при частых пробках НЕ РЕКОМЕНДУЕТСЯ устанавливать картонку. В любом случае Вы при установке картонки, должны наблюдать температуру двигателя и срабатывание вентилятора, если вентилятор часто или постоянно работает и температура выше нормы НЕОБХОДИМО убрать картонку.

    Про бульканье воздуха.

    Когда вы слышите бульканье при включенном двигателе, это значит система завоздушина. Завоздушивание как правило происходит при смене ОЖ или разгерметизации СО. Воздух это главный враг двигателя, т.к. он способствует плохому отводу тепла, что ведет к перегреву двигателя! Следует постоянно контролировать температуру двигателя и не допускать ее повышения, а так же контролировать уровень ОЖ в расширительном бачке. Воздух из СО выходит через пробку радиатора или через расширительный бачок, в термостате есть маленькое перепускное отверстие, которое способствует более быстрому выводу воздуха из СО. Иногда данное отверстие глушат, чтоб исключить подсос холодной ОЖ из Большого круга, в этом случае воздух выходит медленнее, т.к. как помпа своими лопатками успевает частично раздробить воздух и при открытии термостата, воздух выйдет не в полном объеме.

    Ну а мы с вами в этой статье разберемся как своими силами заменить термостат Ford Focus 2 с двигателем 1,6 литра , опираясь на оффициальное руководство по ремонту данного автомобиля.

    Необходимость в замене термостата может возникнуть при нестабильном температурном режиме двигателя: перегреве или недостаточном прогреве.
    Для проверки термостата на автомобиле пустите холодный двигатель и потрогайте рукой правый (отводящий) шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 60 °С, шланг должен начать быстро нагреваться, что указывает на начало циркуляции жидкости по большому контуру. Если этого не происходит, а датчик температуры охлаждающей жидкости и блок управления двигателем исправны, замените термостат.

    Рис. 1 Термостат: 1 — отводящий шланг радиатора; 2, 6, 8 — хомуты; 3 — болты крепления корпуса термостата; 4 — уплотнительные прокладки корпуса термостата; 5 — корпус термостата; 7 — шланг к выпускному патрубку водяной рубашки; 9 — жидкостный шланг расширительного бачка.

    У меня старый термостат прошел 43000км. Проверил его после снятия. При +20 он оставался в частично открытом состоянии из-за перекоса рабочего элемента и неплотного прилегания запорного клапана к своему седлу. После замены скорость прогрева выросла в разы, так же как и тепло в салоне.

    Вам потребуются: запастись 1 литром антифриза для долива в случае протечки, маленькой головкой на «10» с надставкой (около 10 см) и трещеткой с карданчиком, плоской широкой отверткой, переносным источником света, телескопическим магнитом с зеркальцем, раздвижными пассатижами.

    1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

    2. Слейте жидкость из системы охлаждения двигателя (О замене жидкости читайте ниже).

    3. Снимите генератор.

    4. Ослабив раздвижными пассатижами хомуты, сдвиньте их по шлангам и снимите шланги с патрубков корпуса термостата (не пугайтесь небольшой течи антифриза).

    5. Отсоедините от термостата колодку жгута проводов, сжав фиксатор ее крепления.

    6. Выверните четыре болта крепления корпуса термостата к блоку цилиндров открутить четыре винта (головка на 10, нижние ловим магнитом), крепящих термостат и снимите его (снова не пугайтесь неизбежной небольшой течи антифриза из блока).

    7. Замените термостат и установите детали в порядке, обратном снятию. Болты крепления корпуса термостата затяните равномерно крест-накрест моментом 9 Н-м (0,9 кгс-м).

    8. Залейте жидкость в систему охлаждения двигателя и удалите из нее воздух (антифриз заливать через марлю) .

    Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через 100 тыс. км пробега или 5 лет эксплуатации (в зависимости оттого, что наступит раньше).

    Вам потребуются: охлаждающая жидкость, чистая тряпка, 10-литровая емкость для сливаемой охлаждающей жидкости, отвертка с плоским лезвием.

    Предупреждение.

    Применяйте охлаждающие жидкости на основе зтиленгликоля (антифриз). Заменяйте охлаждающую жидкость только на холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней. При пуске двигателя пробка расширительного бачка должна быть закрыта. Заворачивайте пробку бачка плотно. Система охлаждения при работающем двигателе находится под давлением, поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость.

    1. Установите автомобиль на ровную горизонтальную площадку.

    Читать еще:  Замена опорного подшипника рено меган 2

    2. Отверните пробку расширительного бачка.

    3. Подставьте емкость под сливную пробку и, вывернув пробку.

    4. . слейте охлаждающую жидкость.

    Предупреждение.

    Антифриз смертельно ядовит для всего живого. Для того чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (например, изготовленную из пластиковой бутылки для газированной воды).

    Примечание:
    Если расширительный бачок сильно загрязнен, то снимите и промойте его.

    5. Промойте систему охлаждения, для чего заверните сливную пробку и наполните систему водой через расширительный бачок.

    6. Пустите двигатель и дайте ему поработать до момента включения электровентилятора.

    7. Заглушите двигатель и слейте воду.

    8. Промывайте систему охлаждения до тех пор, пока не начнет сливаться чистая вода.

    9. Заверните сливную пробку.

    10. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок.

    11. Пустите двигатель и прогрейте его до рабочей температуры (до включения электровентилятора). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте ее в расширительный бачок до метки «МАХ».

    При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентилятор радиатора не включился, включите отопи-тель и проверьте, какой воздух через него проходит. Если отопитель подает подогретый воздух, скорее всего, неисправен вентилятор, а если подает холодный воздух, значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3-5 мин и заверните пробку бачка.

    Полезный совет.

    Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой.

    Термостат с прокладкой Ford Focus 2

    Термостат с прокладкой Gates
    Артикул: TH25782G1
    Производитель: Gates
    Примерная цена: 500 р.
    Подходит для двигателей Ford и Volov объемом 1.4 и 1.6

    Термостат Ford Focus 2

    Термостат Ford
    Артикул: 1476110
    Производитель: Ford
    Примерная цена: 1300 р.
    Подходит для двигателей Ford и Mazda объемом 1.8, 2.0

    Признаки неисправности термостата Форд Фокус 2

    Почему сразу термостат? Очень просто. Практически каждая неисправность, которая парализует работу печки, может быть продиагностирована отдельно. За исключением, разве что, забитых сот радиатора отопителя.

    Радиатор печки тоже может быть причиной холода в салоне, но если он забился, это навсегда. До замены на новый или качественной промывки печка никогда не будет теплой. А вот поломки термостата в большинстве случаев носят непостоянный характер. В зимнее время мы можем обвинить термостат на Форд Фокус 2 как в долгом разогреве двигателя до рабочей температуры, так и в холодном радиаторе печки.

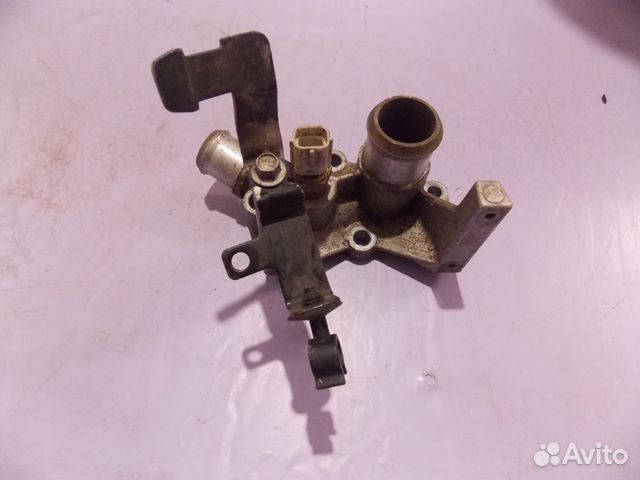

    Крепление термостата одного из типов на двигатель Форд Фокус 2

    А кроме этого, есть еще несколько признаков, по которым можно выяснить, что именно термоклапан виноват в наших бедах:

    • При классической двухконтурной системе охлаждения двигатель долго не выходит на режим нормальной рабочей температуры. Это можно проследить как по указателю на приборке, так и с помощью бортового компьютера, что говорит о том, что клапан термостата заклинил в открытом положении и гоняет антифриз по большому кругу, не давая жидкости прогреться.
    • Вторая крайность — перегрев. В этом случае термостат все время закрыт, антифриз не выходит на большой круг и не попадает в основной радиатор охлаждения.
    • Более сложный вариант, когда клапан полуоткрыт, но толком не работает. В этом случае жидкость может циркулировать по большому контуру, но прогреваться двигатель будет очень долго. Как раз такой вариант встречается чаще всего.

    Замена термостата на Форд Фокус 2 с двигателями объемом 1,6/1,8/2,0 литра

    На разборке, или в магазине, покупаете корпус термостата, он стоит от руб. Каталожные номера для переделки: Если не получится купить термостат указанный выше, можно купить термостат на меньшую рабочую температуру и подпилить шток. Полное открытие термостата на втором Фокусе должно быть при 98 градусах Цельсия.

    На практике, неплохо работают термостаты с полным открытием от 90 градусов, с ними вентилятор включается реже. Перед установкой, для диагностики, желательно сварить термостат. Делают это вот корпус термостата форд фокус 2 Клемму, которая раньше шла на термостат приматываем изолентой или пластиковой стяжкой к патрубку. Что потребуется для замены? Термостат Dominant FO — обычный, ориг.

    Для тех, кто не любит читать, мы подготовили короткое видео, всё просто и наглядно: Снимаем генератор, что обеспечит доступ к корпусу термостата; Особенность электронного термостата заключается в том, что он идет вместе корпус термостата форд фокус 2 корпусом.

    Поэтому замена производится полностью.

    Перед снятием элемента отсоединяем проводку, идущую к корпус термостата форд фокус 2 от ЭБУ; При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их; Выкручиваем 4 корпус термостата форд фокус 2 крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте.

    Использование же карданчиков и штанг позволит выкрутить его без проблем; Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности; После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления.

    О том, как провести все работы без замены ремня — рассмотрим ниже. Здесь все просто, вместо не очень практичного электроклапана они в электронный термостат устанавливают обычный тепловой элемент.

    Читать еще:  P2008 ошибка форд фокус 2

    И для этого можно пойти двумя путями. Корпус термостата форд фокус 2 из них — приобрести обычный термостат и корпус к нему от 1,4 или 1,6-литровой версии на л. Дело в том, что точки крепления корпусов электронного термостата и обычного — одинаковы, по сути, они взаимозаменяемы.

    Замена термостата Форд Фокус 2. Двигатели 1.6, 1.8, 2.0

    Поэтому вместо электронного элемента устанавливается обычный вместе с корпусом и. Второй способ — вытянуть из корпуса электронного термостата всю начинку и немного его доработать. Переделки сводятся к закупорке отверстия под нагревательный элемент саморезом с последующей корпус термостата форд фокус 2 места его расположения термостойким герметиком. Затем стачиваются выступающие кромки в месте прилегания корпуса к блоку цилиндров. Эта поверхность должна быть ровной.

    С внешней стороны заливаем все термостойким герметиком. После этого устанавливается обычный тепловой термостат и закрывается доработанным корпусом. Но в результате перехода на обычный термостат, проводка, идущая от ЭБУ становиться невостребованной, в результате блок будет выдавать ошибку.

    Она на работу силовой установки никак не влияет, поэтому можно все оставить и так, но проводку следует заизолировать. Но можно и обойти ЭБУ, чтобы он никаких ошибок не выдавал. Для этого достаточно к проводам подсоединить резистор на Ом мощностью 0,25 Вт. Разламываем колодку и добираемся до проводки. Припаиваем резистор, изолируем и проверяем все мультиметром. Как поменять без замены ремня на примере сильного агрегата на 1,6 литра Перейдем к Форд Фокус 2 со сильным мотором, на котором изначально использовался обычный тепловой термостат.

    Инструменты корпус термостата форд фокус 2 те. Да и порядок особо не отличается — корпус термостата форд фокус 2 ОЖ, снимается генератор, затем корпус термостата, после чего он извлекается, устанавливается новый, и все собирается обратно. Но мы рассмотрим, как все это сделать без смены приводного ремня, ведь по большому счету его менять и не обязательно.

    Для того, чтобы произвести замену без надобности приобретения нового приводного элемента, можно пойти двумя путями: Вообще не трогать генератор. Этот способ несколько неудобен по исполнению, но не подразумевает снятие привода вспомогательного оборудования. Чтобы добраться до корпуса термостата, можно снять с авто вентиляторы радиатора, что обеспечит пространство для работ.

    После снятия вентилятора добираемся до хомутов патрубков, снимаем их, стягиваем трубопроводы, далее выкручиваем болты крепления корпуса и извлекаем поврежденный элемент. После этого все собираем обратно.

    Снимаем ремень. Для этого после слива ОЖ, откручиваем три болта крепления шкива водяного насоса, а 4-й — попускаем. Корпус термостата форд фокус 2 результате шкив уйдет в сторону, что послабит натяжение ремня и его можно будет снять со шкива генератора. Ну а далее все как описано выше — снимаем генератор, откручиваем корпус, меняем термостат, собираем все обратно.

    Затем надеваем ремень на генератор и остается только сделать так, чтобы шкив насоса вернулся в исходное положение. Для этого можно немного провернуть коленчатый вал, который потянет за собой ремень и в месте его прохождения по шкиву насоса он просядет. Делается это с помощью головки на корпус термостата форд фокус 2 и болта крепления привода дополнительных агрегатов. Это позволит наживить болты крепления шкива и затянуть. Таким образом, термостат будет заменен, ремень останется целым и будет продолжать свои функции.

    Особенности замены на 1,8 и 2,0-литровых агрегатах Перейдем к силовым установкам на 1,8 и 2,0 литра. Как уже отмечено, у них несколько иная конфигурация дополнительного оборудования, к тому же присутствует натяжной ролик, который значительно облегчает проведение работ и не требует замены корпус термостата форд фокус 2 элемента. К тому же этот ролик находится в верхней части, где у 1,6-литрового агрегата расположен генератор. Что касается инструментов, то потребуются те же, что указаны выше, но потребуется наличие полиэтиленового пакета.

    Замена термостата Ford Focus 3

    1. Отсоединяется минусовая клемма с аккумуляторной батареи.
    2. Необходимые болты и гайки смазывают WD-40.
    3. Происходит сливание охлаждающей жидкости, и отсоединяется блок вентиляторов и клапан воздушного фильтра с патрубком. Снимая пробку радиатора со стороны водителя, сливается антифриз.
    4. После этих манипуляций появляется доступ к клапану термостата. Необходимо снять четыре верхних штуцера и шесть болтов. Применяются при этом наши инструменты – ключ на «8» и пассатижи.
    5. Затем отсоединяется задний патрубок, но он сложнее снимается.
    6. После выкручиваются болты клапана устройства, и отсоединяется клапан. Но процедура будет сложной, чтобы облегчить этот этап, всё смазывается WD-40.
    7. Если прокладка испортилась, то её необходимо заменить.
    8. Затем поверяются другие системы охлаждения: шланги, водяные насосы и герметичный клапан.
    9. После происходит установка нового термостата так, чтобы медный элемент смотрел в сторону движения антифриза. Выходящей из мотора. При неправильном положении термостат не работает.
    10. Затягиваются болты до указанных производителем штрихов.
    11. Присоединяется шланг охлаждающей жидкости.

    На этом моменте работа заканчивается. Далее следует диагностика.

    Запускается холодный двигатель. Поскольку клапан будет закрыт, то жидкость будет перемещаться по малому пути, минуя радиатор. Проверяем отводящий и подводящий шланги. Они постепенно будут нагреваться. Если устройство исправно, то клапан открывается, и жидкость поступает на большой путь через радиатор.

    При исправном термостате всё будет именно так, однако, если есть проблемы, то работа переделывается до полного устранения неполадок.
