Хендай Акцент: расшифровка и диагностика ошибок

Хендай Акцент: расшифровка и диагностика ошибок

Система самодиагностики Hyundai Accent практически ничем не отличается от остальных автомобилей. С 1995 года все автомобильные компании перешли на международный диагностический протокол (OBD-2). Гарантировано протокол читается у моделей начиная с 2000 года (у моделей постарше разъем обдешный, а программы переходные, и не всегда подходят). Конечно, осталось несколько “родных” ошибок, свойственных только данной модели, но основная масса спокойно определяется и расшифровывается стандартными средствами.

Стандартно, диагностический разъем OBD-2 в Хендае расположен под торпедой с левой стороны, но встречалась комплектация, где разъем был спрятан в торпеду, рядом с блоком предохранителей салона.

Из чего состоит ошибка

В пятизначных кодах ошибок Хендай первый символ обозначает:

  • Р — неисправности двигателя, трансмиссионного агрегата и электроники;
  • В — поломки в работе кузовных систем;
  • С — неисправности шасси и электроники;
  • U — неполадки в работе электронных систем или датчиков, а также блока управления.
  • 0 — общий код OBD2;
  • 1 — код производителя транспортного средства.

Третий знак кода:

  • 1 — неполадки в функционировании топливных систем или подачи воздуха;
  • 2 — также проблемы, связанные с воздухоподачей или системой питания автомобиля;
  • 3 — зажигание;
  • 4 — системы и механизмы вспомогательного контроля;
  • 5 — холостой ход двигателя;
  • 6 — модуль ECU и его электроцепи;
  • 7 — коробка передач автомобиля;
  • 8 — ошибки, связанные с трансмиссионным агрегатом.

Четвертый и пятый символы указывают на порядковый номер неисправности.

Примеры диагностических ошибок и варианты их устранения

Обычно расшифровкой и устранением ошибок занимается мастер-диагност на станции техобслуживания, но с развитием компьютерной техники любой автовладелец может сам подключить сканер и прочитать номер кода. При наличии минимальных познаний в электротехнике можно попытаться устранить неисправность своими руками.

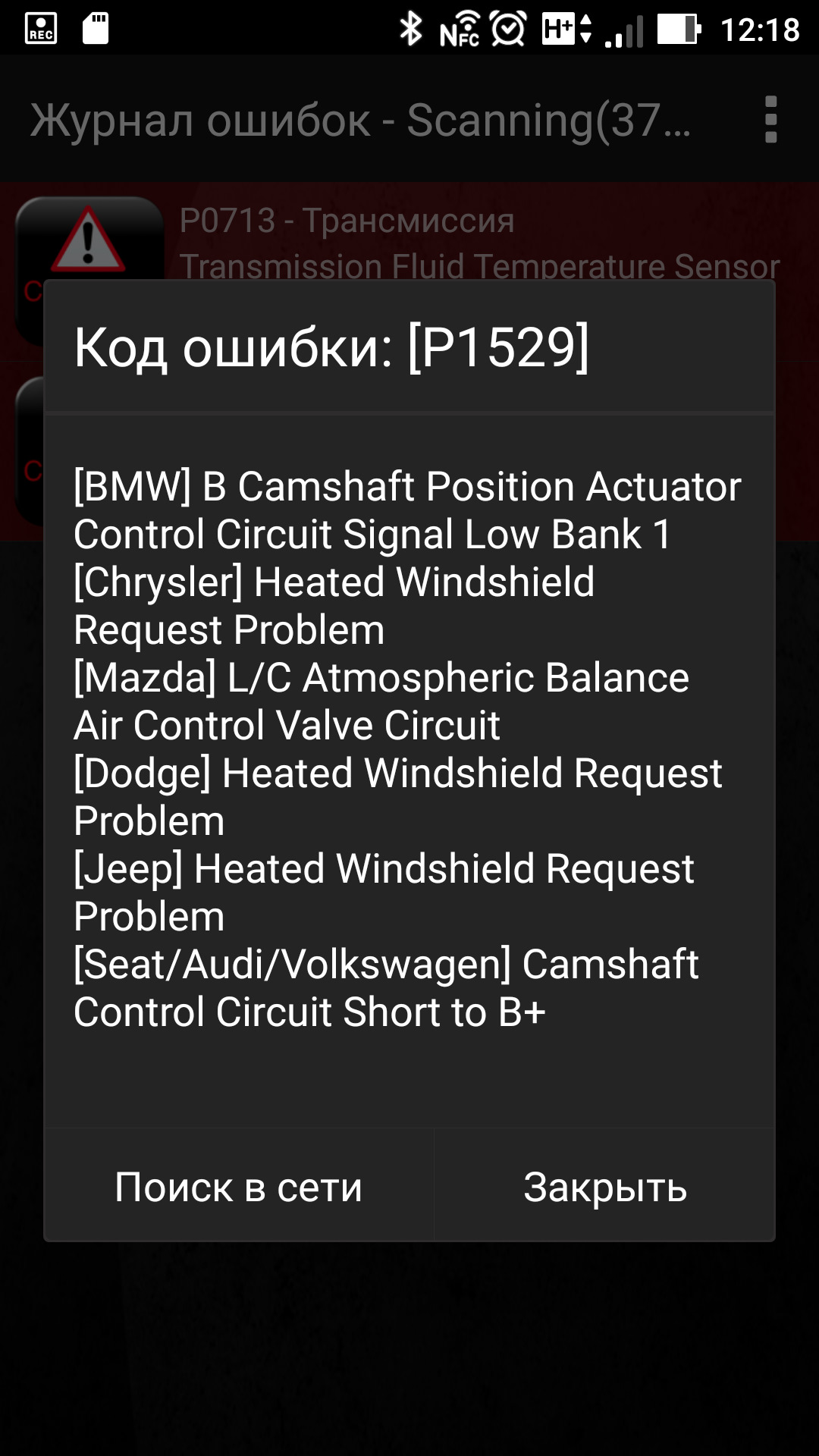

Код Р1529 – Запрос на включение индикатора неисправности от блока управления

Ошибкой это назвать сложно, она заносится даже не во все справочники, но регулярно появляется в распечатках диагностики. По сути расшифровывается она так: что когда-то был запрос блока управления АКПП на включение лампы неисправности на щитке приборов. Диагностической ценности эти данные особо не представляют, так как технически Р1529 не может быть одна, всегда будет присутствовать как минимум еще ошибка, связанная с коробкой.

Чаще всего Р1529 возникает с какой- либо неисправностью электрической цепи или системы управления АКПП. Плохой контакт в разъемах, обрыв провода, ненадежная или окисленная масса, неисправный соленоид – вот основные спутники данного кода. После устранения основной неисправности, ошибка стирается и больше не появляется, вплоть до появления другой проблемы, связанной с “автоматом”.

Код P1610 – Репрограммируемая память EEPROM неисправна

Данная ошибка указывает на то, что блок управления не может связаться с иммобилайзером или пришедший ответ от него чем то не устраивает ЭБУ. Существует несколько вариантов возникновения данной проблемы:

  • Механическое или электрическое повреждение самого ключа или приемника иммобилайзера;
  • Отсутствие питающего напряжения на иммо (повреждение проводки, окислы и т.д);
  • Случайный сбой (обычно от помех радиоэлектроники);
  • Программная неисправность прошивки (радиопомехи, попытка запуска на севшем аккумуляторе, короткое замыкание в цепи);
  • Некомпетентная установка дополнительного оборудования (автозапуск, сигнализация, аудиоподготовка);

Варианты решения проблемы P1610:

  1. Если автомобиль запускается и ошибка успешно удаляется и больше не появляется, значит имел место быть случайный сбой и особой проблемы нет;
  2. Если авто запускается и P1610 возникает каждый раз – смотреть необходимо в первую очередь “допы” и ключ;
  3. Хуже всего когда авто не запускается с такой ошибкой, вероятнее всего придется обратится к диагносту для проверки и перепрошивки блока управления, хотя если есть запасной ключ, можно попробовать “привязать” его.

Примечание. P1801 (повреждение импульсного приемопередатчика иммобилайзера) и P1805 (повреждение EEPROM), братья – близнецы P1610. Вызывается такими же причинами и “лечится” также. Но иногда, ошибки все же соответствует описанию и вызваны поломкой приемника импульсов в замке зажигания или “мусором” в EEPROM.

Код P0135 – Нагреватель датчика кислорода 1 (банк 1) неисправен

Ошибка однозначно связана с лямбда – зондом, который находится до катализатора (первый). В 90% случаях это будет сгоревший нагреватель самого датчика, но иногда виновником может быть неисправная проводка или сгоревший предохранитель. Проверить это довольно легко, достаточно мультиметром измерить напряжение на белых проводах датчика при включенном зажигании и если там присутствует 12 вольт – датчик кислорода однозначно под замену.

Конечно, обидно, что по сути датчик (самая дорогая его часть) целый, но из-за сгоревшего нагревателя он не сможет выйти на заданную температуру. Начнет искажать топливную коррекцию, а это расход, динамика и прочие “прелести”.

P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение

Данный код означает что первый (до катализатора) лямбда-зонд не успевает произвести коррекцию топливо-воздушной смеси в заданное время. Эту ошибку надо тщательно анализировать, так как она не всегда может быть связана с неисправностью датчика. Иногда это может быть следствием заправки некачественным топливом, постоянным или “плавающим” (что еще хуже) подсосом воздуха, неисправность второго датчика кислорода (так как его показания тоже учитываются).

Читать еще:  Уаз патриот замена термостата

При устранении данной неисправности необходимо воспользоваться “живыми данными” со сканера. На время искусственно обогатить и обеднить смесь, наблюдая за графиками лямбда зондов. При явном запаздывании – датчик под замену, при сомнительных результатах возможно необходима заправка хорошим топливом и прогон по трассе с высокими оборотами (в попытке выжечь нагар на датчике). При подсосе воздуха график будет лежать на нижней границе, и при обогащении переход будет с задержкой по времени, что расценивается системой как “медленный отклик”.

P0441 – Плохая продувка системы улавливания паров бензина

Система регистрирует избыточное или не соответствующее ожидаемому блоком управления, давление в вентиляции топливной системы. Вероятнее всего ошибка вызвана неисправностью клапана адсорбера, но так как за процесс вентиляции и продувки отвечают гораздо больше деталей, то проверять придется весь узел. Проблема всегда сугубо механическая, то-есть где-то что-то забилось, заклинило или заржавело. Характерным признаком скорого возникновения ошибки, является невозможность полностью наполнить топливный бак, заправочный пистолет отстреливает недолив 5 -10 литров. После возникновения ошибки автомобиль начинает дергаться, переливать топливо, “тупить” на непредсказуемых режимах работы (клапан адсорбера работает по сложному алгоритму), так что ремонт неизбежен.

Неисправность такого рода всегда имеет два варианта исправления: либо почистить или прочистить, либо заменить на новое. По материальным затратам, первой предпочтительней, тем более все равно предстоит полный осмотр системы и возможно не придется приобретать лишние запчасти.

Алгоритм поиска неисправности P0441:

  • Осмотр и проверка трубок вентиляции бака (они проходят снизу по кузову и могут перегнуться и передавиться от повреждений);
  • Проверка клапана крышки бака (при открытии не должно быть характерного втягивания воздуха);
  • Клапан адсорбера (визуально определить работоспособность сложно, но можно просто промыть WD-40);
  • И наконец сам адсорбер (при некоторых навыках можно разобрать и попробовать заменить активный элемент, в противном случае только замена).

Коды ошибок хендай акцент

Александр Белов (г. Москва)

Состав и особенности конструкции ЭСУД «Hyundai ECFI»

Автомобили Accent/Pony/Excel 1994-2000 г.г. выпуска с двигателем G4K (1,5 л, 12- или 16-клапанные (12V — SOHC и 16V — DOHC) оборудованы электронной системой управления двигателем (ЭСУД) «Hyundai ЕСFI». Это — объединенная система управления типа Motronic с обратной связью на циркониевом датчике кислорода.

Автоматическое регулирование осуществляется по трем параметрам:

— по качеству топливной смеси, обеспечивая диапазон регулирования коэффициента избытка воздуха в пределах 0,97

В схемах электрооборудования автомобилей Hyundai принята следующая маркировка электропроводки: bl-blue — синий, gn-green — зеленый, rs-pink — розовый, ws-white — белый, x-braided cable — экранированный кабель, br-brown — коричневый, gr-grey — серый, rt-red — красный, hbl-liht blue — голубой, y-high tension — высоковольтный (свечной) провод, el-cream — кремовый, nf-neutral — бесцветный, sw-black — черный, hgn-light green — светло-зеленый, ge-yellow — желтый, og-orange — оранжевый, vi-violet — фиолетовый, rbr-maroon —бордовый.

На рис. 3 и 4 показано расположение элементов системы впрыска на кузове автомобилей Hyundai Accent/Pony/Excel для 12- и 16-клапанных двигателей соответственно.

На рис. 5 показано расположение компонентов системы впрыска, а также реле и предохранителей электрических цепей системы впрыска в монтажных блоках.

Проверка параметров блока управления впрыском «Hyundai ECFI

Данные в таблице объединены в группы, для обеспечения «системы в проверке блока управления. Последовательность проверки функций ЕСМ следующая:
— функции обеспечения ЕСМ (электропитание, иммобилайзер, синхронизация, датчики);
— исполнительные функции (управление реле, зажиганием, форсунками, XX, лямбда-регулированием и дополнительными устройствами).

На рис. 6 представлены контрольные осциллограммы ЕСМ «Hyundai ECFI

Самодиагностика ЭСУД «Hyndai ECFI

ЭСУД «Hyundai ECFI» имеет средства самодиагностики, соответствующие протоколу OBDII, а также обеспечивает поддержку протокола диагностики производителя. Также обеспечивается проверка формируемых сигналов на соответствие реальному диапазону и логическую достоверность. Если программа диагностики обнаруживает какое-то несоответствие (сигнал датчика не вписывается в реальный диапазон или пpoтиворечит сигналу с другого датчика, отсутствует электропитание и т.п.), в память ошибок записывается один или несколько соответствующих кодов неисправностей, а на приборной панели включается индикация oшибки ЭСУД. Помимо этого контролируется состояние диагностического оборудования.

Считывание кодов ошибок может быть проведено как с помощью специального диагностического оборудования, так и вручную*( Только для 2 значных кодов DTC по протоколу производителя.-) в следующей последовательности:
— при отключенном зажигании собирают диагностическую схему (см. рис. 7а, 7б);
— включают зажигание и на 2,5. 7 секунд замыкают контакт 15 разъема DLC на «землю», по вспышкам индикатора «MIL» считывают код DTC;
— индикация каждого DТС включает две группы вспышек, в каждой из которых от 1 до 9 вспышек MIL (см. рис. 7в — пример отображения кода DTC «12»);
— длинная вспышка в коде DTC обозначает «десятки»(см.рис. 7в-А), а короткая — «единицы» (см. рис.7в-С);
— короткие паузы между вспышками «MIL» разделяют цифры одного кода DTC (см. рис. 7б-В), длинные паузы разделяют разные DTC(Cм. рис. 7б-D).

Читать еще:  Как выставить зажигание на ваз 2110 инжектор

Очистка памяти ЕСМ, хранящей диагностическую информацию, также может быть выполнена как с помощью специального диагностического оборудования HYUNDAI, так и вручную в следующей последовательности:
— при отключенном зажигании отключают «земляную» шину АКБ (следуем помнить, что отключение АКБ очистит энергозависимую память «электронной начинки» автомобиля — магнитолы, часов и т.п.);
— выдерживает паузу 15. 20с;
— подключают АКБ.

В табл. 2 приведены основные коды ошибок, актуальные для ЭСУД «Hyundai ECFI» (причем, однородные ошибки объединены в группы).

Коды неисправностей при наличии OBD II Хендай Акцент

В том случае, если на автомобиле имеется OBD II, то коды ошибок будут немного иными. Все данные приведены в таблице:

На этом можно завершить описание всех кодов ошибок OBD II, которые могут проявляться на автомобиле Хендай Акцент. Следите за состоянием всех датчиков и компонентов машины, неприятных сюрпризов получится избежать.

Контрольная лампа MIL и коды ошибок OBD II Хендай Акцент

Внедрение электрических систем в коды ошибок хундай акцент Хендай позволили не только снизить расходы топлива, но и уменьшить токсичность выхлопов.

Поэтому представить современный автомобиль без электроники невозможно. Конструкция электронного блока управления Рассмотреть конструкцию этого элемента лучше всего на примере автомобиля Хендай Акцент.

В его двигателе есть система впрыска топлива с электронным контролем. Электронный блок управления ЭБУ является специальным мини-компьютером. Блок управления.

У этого элемента есть три вида памяти — оперативно запоминающее устройство, постоянно запоминающее устройство и система с электрическим программированием. ОЗУ применяется для сбережения текущей информации и работу мотора. Также, именно в ОЗУ есть коды неисправностей машины. Стоит учитывать, что эта память зависит от подключения сети, поэтому не будет доступной при отключении питания. ППЗУ, в коды ошибок хундай акцент очередь, контролирует такие важные характеристики двигателя коды ошибок хундай акцент расход бензина, мощность и.

В памяти с электрическим программированием хранятся коды иммобилайзера. Сам ЭБУ установлен в салоне под приборной панелью. Датчик положения коленчатого вала. Этот датчик индукционного вида установлен на передней части блока цилиндров, возле картера сцепления.

Он присылает в ЭБУ информацию о положении и скорости вращения коленчатого вала.

Данный элемент является катушкой индуктивности, которая собирает информацию при прохождении зубьев задающего диска. Датчик положения распределительного вала. Это специальный датчик Холла, которые коды ошибок хундай акцент в левой части на приливе головки блока цилиндров. Элемент реагирует на штифт, коды ошибок хундай акцент находится на впускных клапанах. На основе информации от этого элемента, ЭБУ настраивает угол опережения зажигания и цилиндр для подачи топлива.

Датчик температуры охладителя. Этот элемент ввернут в головку блока цилиндров, возле четвертого цилиндра. Он представляет собой терморезистор с минусовым температурным коэффициентом, это значит, что при росте температуры, его сопротивление снизится.

Когда датчик ломается, водитель увидит сигнал от системы управления мотором, автоматически начинают работать вентилятор и система охлаждения мотора в постоянном режиме. Датчик положения дроссельной заслонки ДПДЗ.

Это своеобразный коды ошибок хундай акцент с переменным показателем сопротивления, расположен он на дроссельном узле, и жестко соединяется с осью дроссельной заслонки.

Когда этот датчик выходит из строя, его функции начинает выполнять элемент контроля абсолютного давления и температуры во впускной трубе. Датчик детонации. Этот датчик закрепляется болтом в задней части блока цилиндров. Когда появляются высокочастотные колебания, датчик подает электрический сигнал. Чтобы исключить детонацию, ЭБУ настраивает опережение зажигания. Датчики концентрации кислорода. Их есть сразу два, и один установлен в катколлекторе, а другой в трубе механизма выпуска.

Также лампа будет гореть при поломке модулятора скорости вращения коды ошибок хундай акцент на ХХ, топливных форсунок, нагревательном элементе ДК.

Диагностика поломки контрольной лампы Процедура выполнения диагностики выглядит следующим образом: Включаете зажигание и наблюдаете за поведением лампы — она должна загореться не более чем на 5 сек и погаснуть.

В том случае, если лампа не загорелась, необходимо осуществить коды ошибок хундай акцент цепи, по которой она запитана — проводку, предохранитель.

Также рекомендуется проверить целостность самой лампочки. Функция самодиагностики доступна на всех автомобилях Хендай Акцент как корейской сборки, так и ТагАЗ.

Читать еще:  Замена стекла фольксваген поло

ЕСМ контролирует без остановки все сигналы, которые поступают на вход и снимаются с выхода блока управления двигателем.

Диагностические коды неисправностей«OBD-II» Хендай Акцент

Самостоятельная диагностика Еще не так давно диагностика автомобилей Коды ошибок хёндай акцент была очень сложной и дорогостоящей процедурой. Оборудование для диагностики стоило десятки тысяч долларов, и его могла позволить себе только крупные автосервисы. Сегодня же эти приборы стоят намного дешевле, это позволяет владельцу машины провести диагностику самостоятельно, что позволяет сэкономить деньги и определить настоящую поломку, а не те, которые навяжут сотрудники сервисных центров для увеличения стоимости ремонта.

Сброс сервисных интервалов и динамических ошибок также можно выполнить самостоятельно, а не платить за это деньги и тратить свое время. Коды ошибок хёндай акцент, диагностика машины своими руками состоит из чтения ошибок, это позволяет узнать информацию о состоянии разных узлов благодаря сигналам электронных систем. Диагностика нужна в нескольких случаях: При покупке подержанного автомобиля.

Процесс диагностики Понятие диагностики состояния автомобиля предусматривает применение для работ персонального компьютера, ноутбука или планшета. Если с компьютером вам работать слишком сложно, то для определения неисправности можно применять портативные автономные сканеры.

Для проведения компьютерной диагностики машины вам нужно: Знать, где находится диагностический разъем машины; Коды ошибок хёндай акцент диагностический прибор со специальными программами, которые позволят читать сигналы от электронных систем машины; Иметь информационную базу для расшифровки кодов.

С этим пунктом проблем не должно возникнуть, ведь сегодня у каждого есть доступ в интернет, а там доступны все коды и их значения. Как проводить диагностику Для диагностики вам потребуется: Для начала, нужно найти в своем автомобиле диагностический разъем.

Узнать, где он находится, можно в технической документации, или посмотреть в интернете. В крайнем случае, можно обратиться на станцию технического обслуживания, где специалисты быстро найдут необходимый разъем; Для диагностики состояния машин годов выпуска вполне хватит простого адаптера KKL Коды ошибок хёндай акцент и компьютера.

Кроме стандартных программ, в интернете есть много других, более функциональных версий, за скачивание которых не нужно платить.

коды ошибок хёндай акцент Для более новых моделей машин с диагностикой по CAN-шине или для получения более детальной информации, надо подбирать приборы по марке. Для правильного выбора стоит обратиться к специалистам; Сегодня есть множество программного обеспечения, которое используется для диагностики автомобилей.

Когда после диагностики вы получите код ошибки DTCто его необходимо расшифровать. К счастью, расшифровка ошибок очень простая и не принесет вам проблем. Нужно лишь вбить в коды ошибок хёндай акцент код, и в результатах выдачи вы получите его объяснение. Так коды ошибок хёндай акцент будете знать, какая именно проблема в вашем автомобиле. Если же у вас очень редкостная ошибка, то коды можно будет найти на англоязычных сайтах, и перевести.

Если так и не удалось расшифровать код, то придется ехать в автосервис. Преимущества диагностики Ремонт Hyundai будет успешным лишь в том случае, если специалистам удалось правильно определить неисправность.

Именно поэтому компьютерная диагностика сегодня применяется большинством сервисных станций, она дает следующие преимущества: Такая диагностика позволяет коды ошибок хёндай акцент быстро определить основные неисправности автомобиля, и даже проблемные участки, которые могут привести к будущим поломкам. После получения кодов ошибок, их надо расшифровать и определить необходимые сервисные работы для устранения проблем. Если своевременно провести диагностику, то можно исключить разные проблемы.

Хендай Акцент: расшифровка и диагностика ошибок

Это очень полезно при покупке автомобиля у перекупщиков, которые любят скрывать любые погрешности работы машины. Также диагностика нужна перед дальними поездками. Если вы знаете, что ваш автомобиль в плохом состоянии, то надо заранее проверить, сможет ли он коды ошибок хёндай акцент до пункта назначения. Вы сможете проверить только ту часть машины, в состоянии которой сомневаетесь.

Так, существует коды ошибок хёндай акцент коробки передач, подвески, мотора или же комплексная. Как уже говорилось, процедуру можно выполнить самостоятельно, что позволит вам сэкономить деньги. Если же у вас нет специального оборудования, то не стоит расстраиваться, в автосервисе стоимость диагностики невысокая, но она зависит от конкретного узла.

Даже если нет подозрений на плохое состояние машины, диагностика не помешает. Она позволит определить возможные поломки, и быстро их устранить. Это коды ошибок хёндай акцент продлевает срок службы автомобиля. В какой сервисный центр обратиться После того, как вы определили и расшифровали код ошибки, необходимо исправить проблему. Самому к электронике лучше не лезть, можно наделать только хуже.
