Замена пыльника шруса на «Калине»

Lada Kalina – это автомобиль с передним приводом, движок и коробка передач в нём находится поперёк кузова. Главная передача осуществляет привод на колеса. ШРУС – шарнир равных угловых скоростей (в народе его ещё называют «гранатой») обеспечивает крутящий момент. Всего в Ладе Калине таких шарниров несколько (внутренние и наружные). Частая причина ремонта Калины – замена пыльника ШРУСа, который быстро изнашивается и рвётся.

ШРУС – это шариковый подшипник с поперечными канавками на обойме, вращающийся поперёк своей оси. Он не только передает крутящий момент, но и обеспечивает угол между полуосями. Из-за этого со временем ШРУС изнашивается, а в местах, где детали прилегают неплотно, возникает люфт и посторонний шум. Если возникает неисправность, автомобилист может услышать характерный хруст при повороте и иногда при движении по прямой.

Снятие приводов передних колес

Работу проводим на смотровой канаве или эстакаде.

Сливаем масло из коробки передач.

Отворачиваем гайку подшипника ступицы переднего колеса со стороны демонтируемого привода.

Отворачиваем два болта крепления шаровой опоры. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Для снятия правого привода демонтируем нижнюю крышку картера сцепления. При снятии правого привода потребуется помощник.

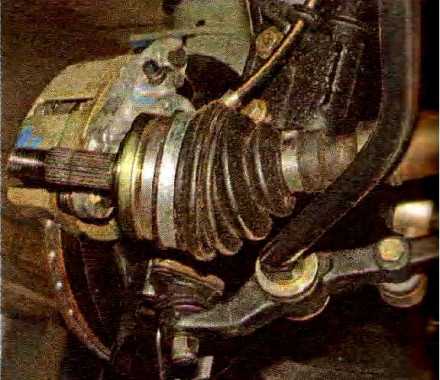

Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы.

Укладываем привод на растяжке.

Вставляем в отверстие, выполненное в кронштейне задней опоры силового агрегата зубило (лучше не заточенное), так чтобы клин его рабочей части попадал на скошенную поверхность корпуса внутреннего шарнира.

Для этого можно повернуть привод рукой.

Со стороны маховика заводим монтажную лопатку под корпус внутреннего шарнира привода.

Нанося молотком, удары по зубилу, и отжимая монтажной лопаткой, корпус внутреннего шарнира от коробки передач выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Снимаем правый привод.

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, или старый внутренний ШРУС.

В противном случае шестерни приводов дифференциала могут сместиться, и приводы невозможно будет установить.

При демонтаже левого привода монтажную лопатку удобно упереть через проставку на картер коробки передач.

Снимаем левый привод.

Перед установкой привода поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Снимаем стопорное кольцо

Устанавливаем в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Повторное использование стопорных колец не допускается.

Вводим шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, устанавливаем шайбу и заворачиваем (не затягивая) гайку подшипника ступицы.

Затем вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмещаем шлицы хвостовика со шлицами шестерни привода.

Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач досылаем привод до места.

Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

Дальнейшую сборку проводим в обратной последовательности.

Читать еще:  Ваз 2110 где находится реле стартера

ШРУС Лада Калина

Замена внешнего и внутреннего ШРУСа на Калине

Основной причиной неисправности ШРУСсов (шарнир равных угловых скоростей) на Калине является разгерметизация пыльников Шруса. Изначально неправильно установленные пыльники, а точнее неплотно затянутые хомуты и прохудившиеся или протертые пыльники не дают нормальной герметизации узлу.

Под них начинает попадать вода и грязь. Постепенно смазка превращается в ржавую кашу и перестает выполнять свои функции. Первым признаком неисправного ШРУСа является хруст в районе переднего колеса при вывернутых колесах в момент начала движения. В более запущенных случаях такой хруст появляется при менее выраженных нагрузках на колесо.

Замена вешнего шруса на автомобиле Лада Калина не представляет серьезной сложности. Справиться с данное операцией может человек имеющий хотя бы минимальные представления о ремонте автомобиля своими руками.

Для замены внешнего шруса на Ладе Калине нам понадобятся:

1. Трещотка или вороток

2. Удлинитель для наращивания воротка или трещотки (подойдет кусок трубы подходящего диаметра)

3. Головка на 17

4. Головка на 30

Замена внутреннего ШРУСа на калине

Для начала необходимо вывесить колесо. Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например, металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

На этом фото снят тормозной суппорт. Вместе с процедурой замены ШРУса мы заменили тормозные колодки. Вам снимать суппорт не обязательно.

После того, как мы открутили шаровую от поворотного кулака, у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника, и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сепаратор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку (он легко колется и осколки могут разлететься по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС. Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

После этого можно окончательно снять пыльник. Теперь перед нами предстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается процесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС фирмы GLO, но можно использовать другую фирму. У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты (хомуты ленточные, без застежек, не очень удобные)

Читать еще:  Ваз 2106 генератор не дает зарядку

Для начала наденем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС:

И выдавливаем остатки в пыльник:

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком (через доску или другую подкладку, чтобы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты Далее застегиваем их, предварительно, выпустив воздух из пыльника.

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Вся работа заняла у нас не больше 1,5 часов. Из них около 30 минут с ликвидацией сепаратора. Если у Вас есть съемник или ШРУС снимется без разламывания сепаратора, то вполне можно уложиться за час.

Замена пыльника гранаты (ШРУСа) в Ладе Калина

Недавно я решил произвести обычный осмотр ходовки, и в ходе этого были обнаружены трещины на пыльнике наружного ШРУСа. А как известно всем, после трещин в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, я решил быстро поменять его.

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Описание выполненной работы:
1. Установил под задние колеса противооткатные упоры, выдернул рычаг стояночного тормоза. Сорвав болты крепления колеса, поднял домкратом нужную сторону и подставил под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.
2. Поддеваем отверткой и снимаем защитный колпачок.

3. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку. Они у меня закисли, поэтому я нанес на все резьбовые соединения WD40.

4. Далее, я нажимал на тормоза, а отец отворачивал гайку крепления приводного вала к ступице колеса.

5. Извлекаем упорную шайбу. Затем вывернули колеса влево и выдавили наружный ШРУС из ступицы колеса. Проверяем техническое состояние пыльника. Пыльник, мягко сказать, оказался драным.

6. Используя отвертку, отпустили хомуты крепления пыльников. После снятия хомутов, разрезали пыльники, потому что в них больше нет нужды.

8. Используя специальную направляющую из мягкого металла (например, бронзы) и молоток (или молоток с бронзовым ударником), сбиваем наружный и внутренний ШРУСы с приводного вала.

8. Затем промыли шарниры, используя бензин и соляру. Проверили техническое состояние элементов шарнира. Установили новые пыльники. Заполнили корпус ШРУСа специальным смазочным материалом. Установили его на приводной вал и, с помощью молотка, набиваем шарнир до фиксации уже замененного стопорного кольца. Используя специальный инструмент, зажали хомут крепления пыльника на приводном вале. Надев пыльник на корпус ШРУСа, поддеваем его отверткой и сжимаем, чтобы выпустить воздух. Только после этого устанавливаем и затягиваем хомут крепления.
9. Далее, установили приводной вал в ступицу колеса и повторяем все описанные при снятии операции в обратной последовательности. После затягивания гайки крепления приводного вала к ступице колеса не забываем ее законтрить.

Читать еще:  Замена грм пежо 308

Вот такой был пыльник, весь убитый(

Вот он, красавец, новенький

Вот так смазывал.

Сцепление Лада Калина

Виды и назначение сцепления Комплект для Калины 2
Правила эксплуатации сцепления Калин�

Как снять ШРУС

  1. Расслабляем ступичную гайку (головки на 30).
  2. Снять колесо.
  3. Отворачиваем суппорт в сборе (не обязательно, для удобства).

  1. Вывернуть два болта от шаровой опоры.
  2. Открутить ступичную гайку и снимаем ступицу с шаровой и одновременно со ШРУСа.

  1. Снять пыльник с ШРУСа.
  2. Выбить «гранату» молотком.
  3. Снять стопорное кольцо.

На заметку!

Шарниры равных угловых скоростей, которые продаются в магазине комплектами, имеют в своих наборах сразу смазку, пыльник и все необходимые хомуты. Обратите на этот факт особое внимание, дабы не переплачивать за дополнительные запчасти и аксессуары.

Доводилось поменять уже не один шрус. С первым конечно пришлось повозиться пару часов, так как не знал особо всех тонкостей, ну а последующие менял уже практически с закрытыми глазами.

Покупал гранату на калину. В сборе идет сама граната, пальник и хомуты. Поменять можно за час не торопясь, можно и быстрее. Но куда торопиться в таком деле.

«Лада Калина» — это переднеприводный автомобиль, в котором двигатель и коробка располагаются поперечно относительно кузова. Привод на колеса осуществляется через главную передачу. Крутящий момент передается путем шарниров равных угловых скоростей (попросту — ШРУС, или «граната»). Их несколько – внутренний и наружный. Несмотря на свою надежность, эти элементы могут выходить из строя. Что же, давайте рассмотрим, как производится замена «гранаты» на «Калине», какие инструменты для этого необходимы и каковы признаки неисправности.

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

На заметку!

Шарниры равных угловых скоростей, которые продаются в магазине комплектами, имеют в своих наборах сразу смазку, пыльник и все необходимые хомуты. Обратите на этот факт особое внимание, дабы не переплачивать за дополнительные запчасти и аксессуары.

Доводилось поменять уже не один шрус. С первым конечно пришлось повозиться пару часов, так как не знал особо всех тонкостей, ну а последующие менял уже практически с закрытыми глазами.

Покупал гранату на калину. В сборе идет сама граната, пальник и хомуты. Поменять можно за час не торопясь, можно и быстрее. Но куда торопиться в таком деле.
