Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Благодаря рулевым тягам выполняется поворот передних колес, поэтому в целях безопасности их нужно всегда держать в рабочем состоянии. На ВАЗ 2107 установлена устаревшая система тяг с шарнирами, которая называется трапецией. У нее небольшой ресурс, поэтому приходится ее часто менять. Зная устройство и руководствуясь инструкцией по демонтажу и сборке, заменить рулевые тяги можно своими руками.

Устройство и принцип работы трапеции

Рулевые тяги разворачивают колеса в сторону, куда водитель повернул руль. Расположена она на уровне днища машины под силовым агрегатом, прикреплена снизу к лонжеронам. Состоит из трех тяг: правой, средней и левой. У средней тяги два шарнира, две другие являются сборными деталями из длинной и короткой частей.

Работает трапеция по следующей схеме. Когда водитель поворачивает рулевое колесо, вращается хвостовик редуктора и вал. С помощью червячного механизма усилие передается на сошку. Она начинает разворачиваться в нужную сторону вместе с тягами. Благодаря всем трем тягам одновременно поворачиваются передние колеса. Шаровые пальцы, расположенные на концах тяг, дают возможность двигаться рулевым тягам лишь по горизонтали.

Диагностика неисправностей трапеции

В процессе эксплуатации шаровые пальцы постоянно проворачиваются, сухари истираются, появляется люфт. Об изношенности наконечника говорят следующие признаки:

  • снизу машины слышаться стуки при движении по неровным дорогам;
  • на ровной дороге авто самопроизвольно меняет траекторию пути;
  • чувствуется вибрация на руле, которая передается от люфта шаровых пальцев;
  • тяжело поворачивать руль, при этом снизу слышен скрип.

Если, поворачивать рулевое колесо, нужно прилагать значительные усилия, это говорит о том, что заклинило шаровой палец в корпусе. В этом случае срочно нужно менять пришедшую в негодность деталь, иначе палец может выбить из гнезда во время движения, и машина потеряет управление. Шарниры быстрее изнашиваются, если пришел в негодность пыльник, из-за чего грязь попадает в шарнирное соединение.

Неисправность рулевых тяг возможна по следующим причинам:

  1. Естественный износ. Срок службы зависит от условий, в которых эксплуатируется авто. Обычно он составляет 20-30 тыс. км пробега, далее в узлах появляется стук и люфт.
  2. Поврежденные защитные колпачки на шарнирах. Под пыльник попадает грязь, песок, вода. Коррозийные процессы и абразивное действие сокращают эксплуатационный срок шаровых пальцев.
  3. Недостаточное количество смазочного вещества приводит к повышенному трению и преждевременному износу соприкасающихся деталей. Перед монтажом нужно проверять наличие смазки.
  4. Деформация тяги в результате удара о какое-нибудь препятствие на дороге или при наезде на кочку. Если искривление незначительное, можно попробовать выровнять тягу, подогревая ее газовой горелкой.

При сильном износе появляется люфт и большой свободный ход колесной передней пары в горизонтальной плоскости. Для прямолинейного движения водителю приходится постоянно выравнивать автомобиль с помощью поворота руля.

Диагностируются неисправности рулевых тяг путем проведения следующих действий:

  • Машину устанавливают на смотровую яму.
  • Спустившись под авто, нужно сделать визуальный осмотр трапеции, особенно, если был удар.
  • Тягу рукой берут около наконечника и раскачивают в вертикальной плоскости – вниз-вверх. Если почувствуется люфт, деталь необходимо менять. Так же проверяют все шарнирные узлы.

Следует учесть, что крутить стержень вокруг своей оси не имеет смысла, так как это рабочее состояние рулевой тяги. Если ощущается небольшой люфт, это объясняется срабатыванием пружины, расположенной внутри наконечника.

Диагностика рулевых тяг ВАЗ.

Для замены желательно приобрести полный ремкомплект, но можно менять отдельные запчасти.

На замену трудно найти оригиналы изделий, поэтому покупать следует детали известных производителей, чтобы они подошли на ВАЗ 2107 и отличались хорошим качеством. Рулевую трапецию не обязательно менять полностью за один раз, можно менять детали по мере износа. Поэтому рулевые тяги часто собраны из изделий разных производителей.

Самостоятельно меняем короткий наконечник: пошаговая инструкция

Для проведения процедуры не потребуется смотровая яма, так как наружная часть трапеции доступна после демонтажа колеса. Из инструментов нужно приготовить: набор ключей, плоскогубцы, молоток, специальный съемник в виде стакана, рулетку или линейку, домкрат. Из материалов: резиновые перчатки, смазку WD-40, опору под колеса против отката, ветошь.

Перед заменой необходимо выполнить ряд подготовительных мероприятий:

  • Установить машину, зафиксировать и снять колесо с той стороны, где будут проводиться работы. Руль выворачиваем в нужную сторону до упора.

  • Все крепления, которые будут откручиваться, нужно очистить от загрязнений и смазать WD-40.
  • Замеряем рулеткой расстояние от одного центра наконечника до другого, чтобы при замене сохранить прежнюю длину тяги.

  • Извлекаем шплинт из гайки в виде короны, соединив его концы.

Разборку проводим по следующему алгоритму:

  • Откручиваем внешнюю гайку, стягивающую хомут, ближайшую к колесу. Внутреннюю трогать не нужно.

  • Далее откручиваем крепежную гайку шарового пальца.

  • Надеваем съемник на шарнир и крутим гайку на ключе, пока не выйдет палец с шаром из проушины поворотного кулачка.

  • Достаем шарнир из хомута, проворачивая его против часовой стрелки.
  • Проверяем смазку на новом изделии и вкручиваем на место сношенной детали.

  • Проворачивая наконечник и измеряя расстояние линейкой, подгоняем длину тяги.
  • Затягиваем гайку на хомуте, вставляем палец в гнездо и затягиваем крепление.
  • Ставим и разгибаем шплинт.

Если нет съемника, выпрессовку пальца можно сделать ударами молотка. Только нужно бить аккуратно, чтобы не нарушить резьбу.

Как полностью разобрать трапецию

Полностью тяги демонтируют, если замена производится в сборе или если меняются наконечники в комплекте с пыльниками. Демонтаж и замена производятся аналогично, как и внешнего шарнира, но немного в другом порядке.

Читать еще:  Как открутить шкив коленвала на автомате

Автомобиль загоняем на подъемник, обрабатываем крепления WD-40 и снимаем шплинты. Демонтаж колес не нужен. Рожковым ключом выкручиваем крепежные гайки, которые фиксируют шаровые пальцы. Крепежные болты на хомутах не выкручиваем. Гайки, расположенные внутри, выкручиваем с помощью изогнутого ключа.

Съемником выдавливаем оба пальца из проушины. Таким же образом демонтируем другие две тяги.

Установив новые изделия, ослабляем хомуты и подгоняем размеры под старые тяги. Длина рычага регулируется с помощью вкручивания или выкручивания короткой тяги. Стягиваем хомуты гайками.

Собранные детали устанавливаем на автомобиль, закручиваем гайки и закрепляем шплинтами. Средняя тяга крепится так, чтобы изгиб выступал вперед.

После окончания работ желательно выехать на дорогу и проверить поведение автомобиля на трассе. Если при движении по прямой, машину заносит, нужно поехать на СТО и отрегулировать правильно развал схождения на передних колесах.

Важно следить за состоянием тяг, чтобы быть в уверенным в управляемости автомобиля на дороге. При малейшем подозрении на неисправность, следует выполнить диагностику и заменить неисправные и изношенные детали. Сделать это несложно даже начинающему водителю с небольшим опытом ремонтных работ.

Замена наконечников рулевых тяг на ВАЗ классика.

Процесс замены рулевых наконечников

Замена наконечников рулевых тяг – это процедура не из легких и может отнять много сил и времени.

Теперь, перейдем непосредственно к вопросу замены. Для начала необходимо собрать необходимый инструментарий. Что же пригодиться в процессе: домкрат, набор ключей (19, 24, 27), баллонный ключ, монтировка и молоток, ВД-40. Когда все необходимое собрано, покупаем новые наконечники и переходим к процессу замены:

Ставим автомобиль на домкрат, при этом, не забыв зафиксировать его от отката.

Снятое переднее колесо с автомобиля

  • Выворачиваем руль максимально в противоположную сторону от места замены. Это упростит доступ к необходимой детали.
  • Вынимаем фиксирующий шплинт.

  • Откручиваем фиксирующую гайку.
  • Теперь, можно выпрессовывать наконечник с посадочного места на стойке. Сделать это можно при помощи специального съемника или монтировки с молотком.

Выпрессовываем рулевой наконечник

Для того, чтобы не ехать на развал-схождение замеряем штангелем расстояние, как показано на фото. Но, все-же после таких ремонтных работ рекомендуется съездить на процедуру «развал-схождение», чтобы предотвратить неправильное положение колес и износ.

Откручиваем фиксирующую гайку тяги. Делается эта операция двумя ключами.

Откручиваем рулевой наконечник

Вынимаем тягу с посадочного места.

Окончательный демонтаж наконечника

Сборка проводится в обратном порядке.

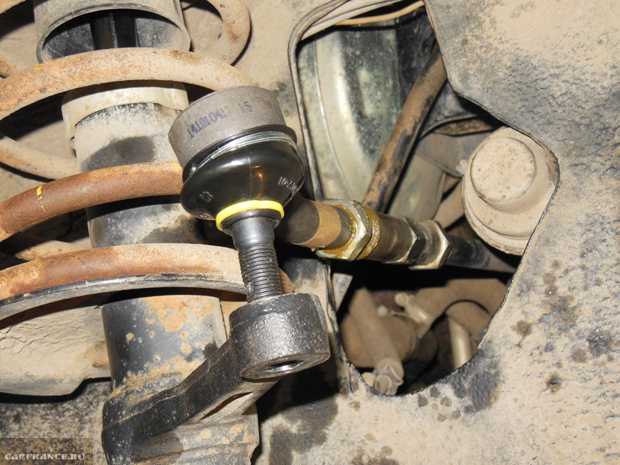

Устанавливаем новый наконечник

Установленный наконечник

Признаки выработки в наконечниках рулевых тяг

Самым уязвимым элементом рулевой тяги является наконечник. Средним временем его эксплуатации принято считать пробег около 40 тысяч километров. Средняя цифра была выбрана по причине того, что на износ наконечника влияет сразу несколько факторов: стиль вождения и дорожные условия. Так же причиной может стать некачественный пыльник, установленный вместе с контрафактным наконечником, он запросто может лопнуть или порваться.

Достигшая критической точки неисправность наконечника становится сразу ясна — вы сразу начнете ощущать люфт. Отремонтировать наконечники у вас не выйдет, они меняются в сборе.

Методика работы

Нужно произвести следующие действия:

1. Вывесить машину и снять колесо, не забыв установить надёжную страхующую подставку.

2. Очистить детали металлической щёткой и пролить соединения проникающей жидкостью, например WD-40 или ее аналогом. Это смеси уайтспирита с антикоррозийными и смазывающими добавками.

3. Ослабить гайку крепления пальца и контровочное соединение узла регулировки схождения. Достаточно одного оборота. Резьбу гайки пальца лучше пройти несколько раз до свободного вращения.

4. Установить съёмник на шаровое соединение. Съёмники бывают разными по конструкции, удобнее всего использовать приспособление в виде клиновой вилки, достаточно пары сильных ударов в её торец. Винтовой съёмник не всегда справляется сам, ему надо помочь резким ударом молотка по сошке поворотного кулака.

5. При отсутствии съёмника можно создать натяг в соединении при помощи той же монтировки, после чего наносить резкие удары по краю сошки. Палец отсоединится с характерным щелчком. Останется только открутить наконечник по резьбе тяги и установить новый.

Недостатком такой простой замены является необходимость сразу же провести операции по регулировке углов установки колёс, как говорят, развал-схождение. Надо при этом помнить, что замена наконечника на развал никак не влияет, изменяется только схождение колёс.

Если подойти к работе аккуратно, иметь при этом в наличии достаточно большой штангенциркуль или рулетку и понимать принципы регулировки схождения, то дополнительных затрат можно и избежать.

Для этого надо с максимально доступной точностью выполнить следующие операции:

1. До начала отворачивания гаек нанести две метки. Первая должна располагаться точно в центре окружности тыльной части шарового шарнира. Там обычно бывают кольцевые выштамповки или завальцовки. Их центр и надо вычислить, хотя бы при помощи штангенциркуля. В найденном центре желательно сделать небольшое углубление лёгким ударом острого керна. Внимательно проверить, нет ли малейшего смещения метки от центра. Повторить процедуру на новом наконечнике.

2. На рулевой тяге, изнутри от резьбового соединения, нанести кольцевую риску, лежащую точно в плоскости, перпендикулярной оси тяги. Ровно и аккуратно.

3. При помощи штангенциркуля или рулетки измерить и записать расстояние между нанесёнными метками.

После установки нового наконечника вращением регулировочного соединения добиться такого же результата. Законтрить резьбы.

Читать еще:  Датчик распредвала ваз 2114 признаки неисправности

Несмотря на возможность сохранить таким способом бывшие ранее углы схождения, всё же посетить стенд будет надёжней и спокойней. Угол схождения вполне доступен для измерения и в гаражных условиях самостоятельно, можно найти различные методики в многочисленных советах домашних мастеров по ремонту собственных автомобилей.

Стоимость наконечника на ВАЗ-2107

Перед заменой следует купить оба наконечника — менять один можно, но не имеет смысла, потому что такая частичная замена ускорит износ оставшейся детали. Выбирая запчасть, ориентируйтесь на средний ценовой сегмент.

Слишком дорогие детали — это обычная переплата за разрекламированный товар. Наконечник рулевой тяги, цена которого является самой низкой на рынке, скорее всего, не будет отвечать высоким требованиям к качеству столь важного в автомобиле узла.

Средняя стоимость качественных внутренних наконечников составляет порядка 600 рублей за пару. Наружные наконечники стоят немного дешевле и обойдутся вам в среднем в 550 рублей за комплект.

Замена наконечников

Чтобы провести замену рулевых наконечников, нужно выполнить такие манипуляции:

  • Извлеките шплинты из отверстий в пальцах наконечников. Предварительно их нужно выпрямить с помощью плоскогубцев.
  • Выкрутите гайки с пальцев рулевых наконечников ВАЗ-2107.
  • Установите съемник и поочередно извлеките пальцы.
  • Измерьте длину всей тяги.
  • Ослабьте хомуты и добейтесь того, чтобы длина новой тяги была такой же точно – вкручивайте или выкручивайте наконечники. После этого затяните хомуты.
  • Установите тягу и закрутите гайки, зафиксируйте их шплинтами.
  • Проведите регулировку развала и схождения колес.

    Если вы измерили длину старой тяги и поставили новую с точно такими же размерами, это не гарантирует того, что схождение будет правильным. Корректировку нужно проводить примерно каждые 10-15 тыс. км и нет гарантии того, что на старых тягах схождение было идеальным. Поэтому, чтобы избежать скорого износа резины, обязательно сделайте настройку.

    Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

    Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

    Оглавление:

    Как снять рулевой наконечник без съемника

    Давайте для начала рассмотрим этапы снятия рулевого наконечника:

    1. Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
    2. Снимаем колесо. Для этого откручиваем крепежные болты.
    3. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
    4. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
    5. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
    6. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
    7. Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
    8. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
    9. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
    10. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

    Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

    Как снять рулевой наконечник при помощи съемника, смотрите тут:

    Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

    Как открутить гайку рулевого наконечника

    При сорванной резьбе которые невозможно открутить есть три пути:

    Читать еще:  Не работает тахометр на дэу нексия

      Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

    Смазка закисшей гайки при помощи WD-40

    Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

    В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

    Срез резьбы гайки болгаркой

    Устранение деформации деталей

    При изгибе любого элемента есть два пути:

    1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
    2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

    Уход за деталями рулевого наконечника

    Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

    Машину рекомендуется хранить в сухом помещении

    Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

    Несколько советов и рекомендаций

    В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

    Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

    Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

    Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

    Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео
