Как поменять термостат на Тойота Королла

На автомобилях Тойота Королла Е150 механизм, отвечающий за прогрев салона, мотора, а также стабильность оборотов, может выйти из строя. Признаками того, что термостат не работает, являются:

• увеличенное число оборотов;
• увеличение показателя расхода топлива;
• достаточно долгие нагрев и остывание силового агрегата.

Исправен или неисправен

Температура срабатывания термостата на Тойота Королла, при которой осуществляется пуск жидкости по большому кругу – 80°С, полное открытие наступает при 95°С. В этом случае жидкость течет через радиатор.

Для определения работоспособности нужно демонтировать устройство и поместить его в воду. Используя термометр и нагревая жидкость, можно точно определить температуру срабатывания клапана. Такой вариант выявления неисправности наиболее надежный.

Замена термостата на спасио

Замена термостата на 4A-FE — фотоотчет

Замена термостата на двигателе 4A-FE Toyota Corolla 101AE

Как говорится лучше поздно, чем никогда. Так вот, о том, что термостат не работает, подозревал давно, но все как-то не находилось времени заняться этим вплотную. Косвенные признаки, которые на это указывали, небольшая рабочая температура двигателя и расход топлива больше обычного в холодное время. Вот что обычно наблюдалось при сломанном термостате на приборной панели (обратите внимание на температуру и обороты холостого хода).

Предварительно был заказан и приобретен оригинальный термостат TOYOTA номер 90916-03063, он стоит на многих моделях таких как кроун и марк 2, температура открывания 88 градуса,спросите почему этот а не родной,это отдельная история,у кого в холод держит высокие обороты,движок не прогревается,и повышенный расход,а это 90% всех спасио, советую ставить такой термостат,ну а если у вас нет вышеописанных симптомов тогда 90916-03046 унего температура открытия 82градуса.

Термостат расположен под трамблером, вот под этой крышкой

Чтобы получить доступ к крышке закрывающей термостат, снимаем воздушный фильтр и отсоединяем жгуты проводов идущие к трамблеру.

Сливаем антифриз через вот эту дырку в защите, открутив краник внизу радиатора. Не забудьте запастись запасными 200-400 мл антифриза.

После того как слили антифриз с радиатора. Откручиваем 2 гайки на 10, которые держат крышку, закрывающую термостат. Заранее готовимся к тому, что после извлечение термостата вытечет еще немного антифриза.

Снимаем крышку и перед нами следующая картина

Термостат все время был в открытом положении.

Надеваем на новый термостат уплотнительное кольцо и устанавливаем его на место, гантелькой вверх.

Отсоединяем крышку от патрубка, чтобы нанести немного герметика (тут на любителя, думаю можно обойтись и без герметика) и закручиваем крышку на место и одеваем патрубок.

Подсоединяем обратно все провода, ставим на место воздушный фильтр, заливаем антифриз. Заводим и смотрим, чтоб нигде не подтекало.

В заключение.
Вся работа с фотографированием заняла чуть больше часа, думаю при попытке повторить в 30 минут уложитесь.
Герметик использовался термостойкий ABRO GREY 999(серого цвета)

Фотогалерея

Все права принадлежат автору публикации: mosu-vlad

Копирование материалов сайта разрешено только с указанием прямой ссылки на наш сайт www.spacioclub.ru

Комментарии пользователей

Добавить новый комментарий

Каждый владелец Toyota Corolla Spacio, Corolla Verso или просто автолюбитель может вступить в наш Интернет-автоклуб. Здесь вы можете познакомиться поближе, пообщаться с одноклубниками и разместить контактную информацию о себе.

Для полноценного общения Вам необходимо авторизоваться или зарегистрироваться.

Подобная регистрация совершенно ни к чему Вас не обязывает, но дает ряд дополнительных возможностей.
Вы можете узнать об этом подробнее прямо сейчас.

Или напишите свой комментарий без регистрации

У Вас есть что рассказать?

Присылайте нам Ваши рассказы о ремонте своими силами.

Поделитесь своим опытом по ремонту и техобслуживанию с одноклубниками!

Все статьи мы обязательно опубликуем и укажем вас как авторов!

Сейчас на сайте

Нет участников автоклуба

по данным активности за последние 5 минут.

Поздравляем с днем рождения!

• Stanislav-

Исполнилось: 67 Возраст: 67

Исполнилось: 44 Возраст: 44

Исполнилось: 40 Возраст: 40

Всего 17 именниников.
В списке наиболее активные.

Для чего необходим термостат

Устройство предназначено для регулирования потока антифриза в контуре охлаждения. При холодном моторе происходит блокирование потока тосола непосредственно в рубашке охлаждения двигателя. Это способствует быстрому прогреву силового агрегата. После достижения рабочей температуры и для дальнейшего ее поддержания, поток охлаждающей жидкости проходит по полному контуру системы, благодаря открытию клапана.

Признаки неправильной работы

Неисправность термостата сопровождается следующими признаками:

• после запуска двигателя происходит долгий набор рабочей температуры;
• мотор быстро нагревается, и работает в режиме перегрева;
• охлаждающая жидкость в нижнем патрубке набирает температуру после нескольких минут работы мотора, что свидетельствует о зависшем в открытом положении клапане устройства;
• если при наборе температуры охлаждающей жидкости близкой к закипанию, нижний патрубок остается прохладным, то это свидетельствует о залипании клапана в закрытом положении.

Работоспособность демонтированного термостата проверить очень просто. Необходимо поместить деталь в воду, и нагреть до температуры открытия клапана. Контроль температуры можно вести по термометру, помещенному в воду.

Диагностируем, не снимая деталь

Для того, чтобы установить факт неисправного термостата, без его снятия, понадобится контролировать работу системы охлаждения по датчику температуры. Наиболее частая неисправность детали, сопровождается залипанием клапана в закрытом положении. Это приводит к нарушению охлаждения антифриза. Он будет продавливаться исключительно по малому кругу охлаждения. В этом можно убедиться, попробовав патрубки большого и малого круга охлаждения. Первый будет иметь температуру намного меньшую, в сравнении со вторым. При этом, в жаркую погоду или при езде в пробках, будет наблюдаться практически постоянная работа вентилятора охлаждения радиатора.

В этом случае, будет происходить перегрев силового агрегата, который может привести к нарушению геометрии головки блока цилиндров. Она не подлежит восстановлению, потребуется замена.

Замена термостата в «Тойота Дубровка»

Наши мастера прошли аттестацию и проводят мероприятия в соответствии с рекомендациями производителя. Перед тем, как приступить к ним, они осуществляют диагностику, позволяющую точно установить причину. Таким образом, мы экономим время автовладельцев и оптимизируем их затраты.

Технический сервис располагает диагностическим и ремонтным оборудованием дилерского уровня, а также собственным складом запчастей. Мы сотрудничаем с проверенными поставщиками и приобретаем их по оптовым ценам, поэтому нашим клиентам они доступны по стоимости ниже дилерской.

Цена услуги рассчитывается индивидуально, в зависимости от сложности работ. Узнать предварительные цифры можно в прайс-листе в данном разделе сайта или связавшись с нашими операторами. Заказывайте замену термостата у профессионалов: +7 (495) 532-45-05!

Несколько строк о термостате

В принципе, тем кому жалко тратить лишние рублей, можно потратить еще пару часиков на чистку старого термостата — он будет служить не хуже нового. Все что потребуется это полностью разобрать его, прокипятить в кислоте, хорошенько промыть и очистить от накипи и собрать.

И в первом и во втором варианте не следует забывать, что при обратной сборке, в конце следует долить жидкости в систему охлаждения — долить ровно столько, сколько было утеряно при ремонте и замене термостата на Тойоте Королле.

Инструкция по ремонту и замене термостата на Тойоте Королле

Для начала ним потребуется гараж – процедуры будут производиться под капотом автомобиля, поэтому стоит обезопасить себя от плохой погоды, которая может помешать вам завершить процесс ремонта. Далее нам необходимо купить сам термостат на Тойоту Короллу. Найти его не составит труда – продается практически в любом автомобильном магазине автомобильных запчастей Тойота. Цена вопроса примерно 700-1000 рублей в зависимости от региона.

Итак, когда деталь куплена, приступаем непосредственно к ремонту. Первым делом нам потребуется слить охлаждающую жидкость с системы охлаждения двигателя. Японские инженеры нашли хороший выход – они разместили сливной кран прямо на радиаторе, недалеко от сливного отверстия. Более детально можно рассмотреть на фото представленном ниже.

Найденный краник поможет слить жидкость. Откручивается он как болт – по часовой стрелке – закрыть, против часовой стрелки – открыть. Далее нам необходимо найти выход сливного отверстия под автомобилем. На защитном кожухе это выглядит примерно так, как на фото.

Найдя отверстие, следует подсоединить к нему подходящего диаметра шланг и вывести его в чистую емкость для слива охлаждающей жидкости. После того как вывод жидкости был полностью отлажен открываем верхнюю крышку радиатора – как на фото и приступаем к сливанию жидкости.

Слив жидкость приступаем к снятию термостата. Находится он под трамблером. Для его снятия необходимо убрать верхний кожух воздушного фильтра, а также сам фильтр, отсоединить несколько разъемов с температурных датчиков. Более мы ничего отсоединять не будем. Потребуется лишь ключ на 10 для того чтобы открутить две гайки с крышки термостата.

Прежде чем откручивать крышку, следует подготовить рабочее место, а именно нам потребуется донышко пластиковой бутылки, которое влезет под крышку термостата и не даст охлаждающей жидкости вылиться на детали автомобиля. Сделав это, откручиваем крышку термостата.

После того как крышка была откручена, жидкость будет течь – для устранения потеков нам потребуется груша для того что бы откачать жидкость из подготовленной нами емкости под термостатом Короллы. На фотографии процесс откачки жидкости.

Слив всю жидкость без всякого труда вынимаем наш термостат из общей системы охлаждения двигателя Тойоты Короллы. Как мы увидим на фото, он покрылся налетом и слегка загрязнился. На фотографии можно увидеть процесс вытаскивания нашей детали.

При более близком осмотре вытащенного клапана никаких внешних поломок обнаружено не было, только грязь и налет. На фото термостат Тойоты показан с разных ракурсов.

После того как термостат был вытащен, у нас есть два варианта развития событий. Первый это произвести замену старой детали на новую и не мучиться больше, а второй вариант подойдет тем, кто не желает выкидывать вполне исправную внешне деталь – данный вариант предполагает разбор термостата, его чистку, сбор и последующая установка обратно в систему. В принципе, тем кому жалко тратить лишние 1000 рублей, можно потратить еще пару часиков на чистку старого термостата – он будет служить не хуже нового. Все что потребуется это полностью разобрать его, прокипятить в кислоте, хорошенько промыть и очистить от накипи и собрать.

И в первом и во втором варианте не следует забывать, что при обратной сборке, в конце следует долить жидкости в систему охлаждения – долить ровно столько, сколько было утеряно при ремонте и замене термостата на Тойоте Королле.

Наткнулся на интересный сайт по обслуживанию 1zz. Копирую вам статью по замене термостата, ибо пригодится кому нибудь.

«1ZZ-FE отчет о замене термостата»

Сегодня сделал попытку поменять термостат.
Начну по порядку.
Отсоединяем АКБ. (придется работать без музыки)
Снимаем декоративную крышку двигателя.
Снимаем ремень приводов и снимаем генератор.
На первый взгляд генератор невозможно вытащить без разбора половины машины. Но на самом деле там достаточно места для изъятия генератора наружу.

За ним открывается вот такая картинка. Патрубок термостата как на ладони

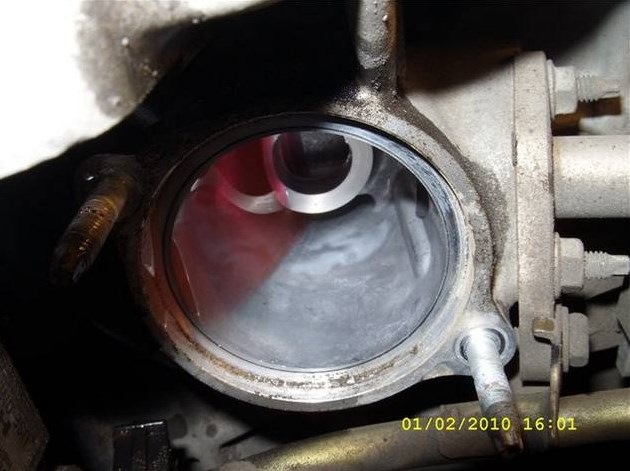

Откручиваем патрубок термостата (ключ на 10 накидной) и открываем его. При снятии патрубка выливается примерно 0,5л антифриза. Затем, поддев термостат отверткой, вынимаем его наружу, при этом выливается еще порядка 3х л антифриза.

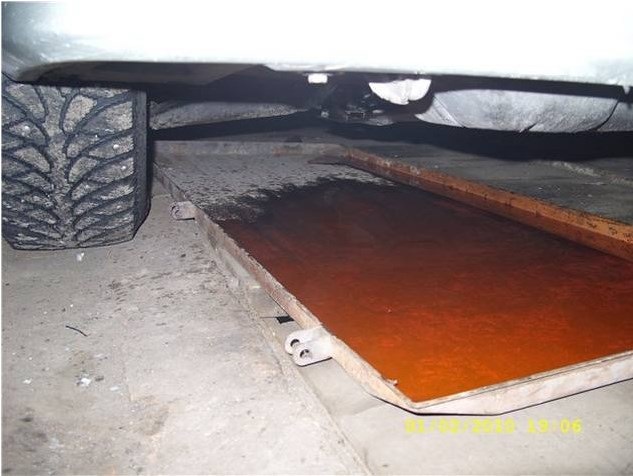

Да совсем забыл: к процедуре замены термостата я решил приурочить и замену антифриза. Поэтому сливал его не заботясь о чистоте приемной емкости, подложил под машину широкое корыто и в него все слил.

Тетерь о новом термостате: цитата из темы «Вопрос к знатокам, чем отличаются термостаты WV56TA-88 от WV56TB-88 (фирма Tama), если в каталоге стоит как неоригинал?» Я взял ТА — не подходит. Вот сравните на фото чем отличаются родной термостат от WV56TA-88 Тамавского который я купил.

Теперь разъясню, почему ТА-шный не идет и даже опасен для наших 1ZZ . У ТА-шного термостата высота на 1 см меньше чем у ТВ, тем самым при полном открытии нижняя малая чашка (перекрывающая малый круг), не достанет до горловины малого круга и не перекроет малый круг. Вследствие чего летом двигатель не будет охлаждаться и произойдет перегрев. А вот на фото горловина этого малого круга.

Сегодня заказал WV56TB-88. Сравнивал его в магазине с родным, как два брата близнеца.

Одеваем уплотнительную резинку. У нее внутри прорезь. Про прорезь я не зря говорю, у отца на Toyota Corolla тоже поменяли, так он по незнанию сначала термостат поставил, а сверху пытался резиновое кольцо приспособить.

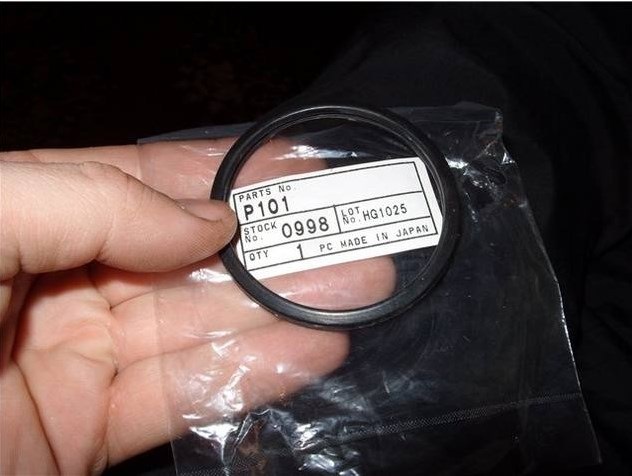

Вот это колечко (16325-62010). Родная Toyota оценивает ее в 110 рублей. Я взял аналог P101 (Tama). Он стоит 60 руб.

Устанавливаем термостат на свое родное место, позиционировав перепускной клапан в верхнее положение, так сказать на 12 часов.

Заливаем антифриз, вошло 3,5 литра.

После окончания сборки, произведен контрольный заезд. На улице по МК -25°C. Затяжной пятикилометровый подъем. К середине подъема МК выдал температуру ДВС 100°C. Остановился, долил антифриз. Продолжил подъем — 95°C. Печка по прежнему холодная, очко при этом начинает играть не по детcки.

Возвращаемся. На спуске скорость 150 км/ч. Поперло тепло в хату, но по МС градус спускается до 83°C. Дома установил машину с большим наклоном, так чтобы заливная пробка радиатора была значительно выше всей остальной системы охлаждения. Начинаю подливать антифриз и, нажимая на патрубок термостата, наконец-то выгнал оставшийся воздух.

Еще один заезд показал: Температура не превышает 95°C можно сказать так и держится и не опускается ниже 83°C. Приехал домой, как слон доволен. В салоне «Африка».
